邁向工業4.0 的第一步
近年來，隨著工業4.0概念的火熱以及“中國制造2025”行動綱領的提出，越來越多的廠商加入到新產品以及新技術開發的潮流中。也因?yàn)槔斫狻⒀芯康闹饾u深入，我們不難得出結論:工業4.0的技術實現首先是自動化系統內部的橫向連接，即通過統一平臺和單一的編程環境將控制、驅動、低壓配電等系統深度集成；其次是下層現場傳感和數據采集層與中層設備控制層及上層企業管理系統的縱向連接。最后，是基于移動和虛擬化等技術實現人性化、可交互和更高效的遠程管理。以上這些都必須基于開放標準和統一協議的通訊網絡，以實現工廠內所有設備（包括企業級設備）彼此之間的相互通信。
然而，目前中國制造的設備層數據尚未數字化、控制層總線標準各異、工廠管控與企業管理信息不交互的三大癥結，使得現場數據采集層、生產控制層以及企業管理層的信息交互很難實現。所以，通過按資源配置、效率最大化的網絡系統將工廠網絡和總線資源整合起來，進而實現工藝流程、品類切換、產線資源等要素的自由調配，則應是我們首先應該實施的。也就是說，我們可以通過生產控制層的網絡化改造和建設，邁出走向工業4.0的第一步。
智能工業迫切需要網絡進入控制層
隨著工業現場設備的智能化以及控制方式由單點走向協同，同時工業控制由工廠應用發展到市政、金融等更廣闊的領域，系統日趨分散，現場設備之間需要進行實時、快速的通信，傳輸數據的帶寬也相應由窄帶轉向?qū)拵А４送猓诠I(yè)控制的上層，需要集成生產計劃和控制、質量管理、跟蹤能力、維護系統等功能，希望從現場設備到本地操作站、管理層的整個控制網絡實現一體化以提高生產率，更快地評估、控制系統的每一部分，從而實現高效、實時、透明的遠程運營和管理。因此，工業控制網絡正朝著寬帶、實時、透明、雙向、互操作的方向發展，這就需要工業控制網絡具備標準化、歸一化的技術特點，以實現管理層、控制層和現場設備層更好的互連、互通和互操作。
我國工業領域中標準統一化、結構網絡化的改造工程中，智能變電站的三層兩網結構改造取得非常優秀的成績。而其中工業以太網技術更是起到重要作用。
工業以太網可以構建互連、互通，以及具有更好互操作性的透明一體化工業控制網絡，它具備更寬的帶寬和更大的數據包以滿足越來越多的智能自動化設備的通信；更快速的同步實時通信以滿足運動控制應用的需求；在更大范圍內連接更多的設備并為之設置地址；提供新功能如制造執行系統MES、在線升級固件、遠程組態及故障處理；集成現有的現場總線系統；可以使用標準化、低成本的以太網設備，如交換機、線纜、集線器等。因此，工業以太網可以實現工業控制網絡與企業信息網絡的無縫連接，形成企業級管控一體化的全開放網絡，實現管理層、控制層到現場設備層之間工業通信的一網到底。而現場設備層對工業以太網交換機的需求遠高于管理層和控制層的需求。
傳統工業交換機的現狀
傳統的工業交換機一般使用在工業控制命令層之上，只起到數據傳輸?shù)淖饔茫簿褪浅休dPLC與PLC之間、PLC與Sever之間數據通信。在這一層，設備之間的通信協議大多是基于TCP/IP開發、應用的，所以數據傳輸?shù)乃俣取⒕取踩噪m然有要求，但是標準不高。而工業控制命令層（PLC與IO之間的通信）采用現場總線技術，對數據的速度、精度、安全性的要求大大提高了，傳統的工業交換機雖然可實現信息共享，但無法保障控制命令數據的正常交換，顯然是不行的。如果想應用工業以太網實現控制命令層的網絡化，對傳統工業交換機的再升級就是必然的趨勢。
下一代工業以太網交換機
由北京恩易通技術發展有限公司歷時數年開發的高性能下一代工業以太網交換機顛覆性的擁有零自愈環網和總線式網絡，兼具穩定可靠和高速靈活的特點。滿足工業控制命令層對數據的速度、精度、安全性的要求，解決傳統工業交換機無法進入控制命令層的根本性問題。
NE交換機通過雙向數據流確保當網絡出現故障時，總有一個方向是可以到達目的地的，保證了控制數據的不間斷；總線式網絡讓用戶可自定義被控設備，通過視相同虛擬Mac終端為同一設備，交換機將被控設備視為同一設備，使這些設備相互之間互聯互通，信息共享，保障了控制的聯動性；數據優先級特性，讓用戶可自定義某些設備為快速數據設備，當環網中出現快速數據，普通數據就會為快速數據讓路。
NE交換機具備以下優點：
（1）零自愈環網技術，實現數據傳輸?shù)母呖煽啃约巴暾?br />
在此之前全球工業以太網交換機最快故障自愈時間是20毫秒。但是無論環網故障自愈的時間多短，在倒換期間勢必造成數據報文的丟失，這在控制命令層是不能容忍的。而零自愈無疑實現了既有技術的突破，保障數據的高可靠性及完整性。
NE交換機通過雙向數據流確保當網絡出現故障時，總有一個方向是可以到達目的地的，保證了控制數據的不間斷。
（2）總線式的網絡，實現網、線合一
總線式網絡讓用戶可自定義被控設備，通過視相同虛擬Mac終端為同一設備，交換機將被控設備視為同一設備，使這些設備相互之間互聯互通，信息共享，保障了控制的聯動性。
NE交換機支持多種總線協議及I/O接口，實現總線數據的網絡化。代替非傳統的點對點模式，使網絡和總線的資源利用率最大化。進而實現靈活的網絡配置，可直接連接儀表、工業相機等現場設備，讓PLC能夠連接到距離更遠的I/O設備，大大減少整個系統內PLC的數量，顯著的降低了系統集成的成本。此外NE交換機還可通過Web和SNMP OPC Server集成到網絡監控軟件實時監控節點狀態，并設有故障警報功能，方便遠程維護和管理。
（3）快速、實時性
NE交換機具備數據優先級特性，讓用戶可自定義某些設備為快速數據設備，當環網中出現快速數據，普通數據就會為快速數據讓路。避免了傳統交換機因數據時延過大而無法應用到控制命令層的情況。
（4）自主可控設計
NE交換機屬于自主研發產品，擁有產品知識產權。其核心軟/硬件、產品和服務等都實現自主可控，基本上可保證不存在惡意后門并能不斷地對其進行改進或修補漏洞 。
技術黑馬改變未來工業
恩易通下一代新型以太網交換機的問世可謂互聯網技術進入工控通信領域的成功實踐。目前，NE交換機高速環網+總線服務器的整體解決方案已在冶金、化工、電力等工廠工業控制，以及軌道交通、船舶、
新能源等領域獲得客戶的試用和首肯，成為企業轉型智能化的標配。
對同步要求高、現場總線多的行業，這種新型工業交換機更可謂不二之選。以船舶為例，由于總線傳感器的線路多雜，目前船舶的網絡配置復雜耗時且穩定性不盡理想，而采用NE交換機，其高速環網功能可靈活配置船頭船尾的眾多傳感線，既減輕了接線的麻煩而且增減靈活，其零自愈的高度冗余也保證了船舶通訊的高可靠性。
再比如地鐵車站通訊網絡，采用具有快速冗余恢復功能的工業以太網交換機已是行業共識。此外，地鐵運營者面臨著老線路的擴容升級或新增線路的未來網絡升級建設問題。于是問題來了，傳統方案耗資高昂，簡單地直接在現有網絡加同款型設備擴容嗎？但I(xiàn)P數據交換太多；老款型設備帶寬不夠，選擇新的高性能設備擴容嗎？又不兼容。零丟包、高可靠、易擴展、性價比高，NE系列交換機滿足了上述所有需求。

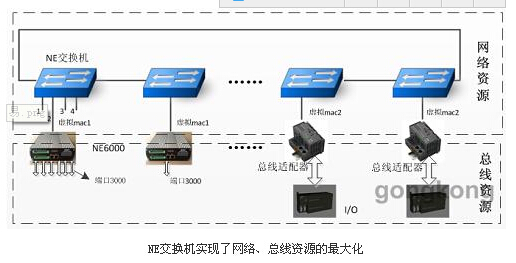

如圖所示：NE交換機可以虛擬出相同的mac地址，如圖2個虛擬mac1為同一設備，同理2個mac2也為同一設備，NE交換機會把相同的mac地址視為同一設備，即網絡的資源化-實現總線式的網絡。
如圖所示：NE6000視同一端口號為同一條總線，如圖2個端口3000為同一條總線，實現了總線資源。
總結：綜合網絡的資源化以及總線的資源化，可以實現網絡、總線資源的最大化應用，真正的實現了總線和網絡之間的數據交換。
成立于2004年的恩易通，第一代
GEPON 千兆無源光網絡產品已經獲得5項國家專利，并在在
煤炭等行業擁有良好的口碑。如今其研發的下一代工業以太網交換機，突破了現有工業交換機的技術瓶頸和應用限制，一經問世便吸引了眾多投資機構的關注，更有國際和國內的知名DCS廠商尋求合作，以在各種對通信穩定性和速度要求苛刻的工廠自動化場合應用。
技術改變生活，當我們用智能手機輕松暢享移動生活，背后是思科、高通、蘋果等曾經的技術黑馬一次次的顛覆性創新，而工業領域我們同樣期待著更多像恩易通零自愈以太網交換機這樣的產品讓生產更智能，讓運營更安全。
北京恩易通技術發展有限公司將于2016-6-20參加《2016年第十二屆中國北京國際工業自動化展覽會》
展會的時間：2016年6月20日至22日
展會地址：北京中國國際展覽中心（三元橋館）
展臺位置：1號館1169展位
屆時我們熱烈歡迎各位領導蒞臨指導。
